本實用新型涉及閥門技術領域，具體是一種全焊接球閥。

　　背景技術：

　　球閥，啟閉件（球體）由閥桿帶動，并繞球閥軸線作旋轉運動的閥門，亦可用于流體的調節與控制，其中硬密封v型球閥其v型球芯與堆焊硬質合金的金屬閥座之間具有很強的剪切力，特別適用于含纖維、微小固體顆料等的介質，而多通球閥在管道上不僅可靈活控制介質的合流、分流、及流向的切換，同時也可關閉任一通道而使另外兩個通道相連。

　　傳統全焊接球閥，通常包括閥體、閥座、閥桿以及球體，現有技術中全焊接球閥，其球體與閥座連接密封結構一般為橡膠墊密封結構方式，該密封結構密封效果好，使用壽命長，但是在受到高溫影響，墊片容易融化形成泄漏，造成安裝隱患，因此，本領域技術人員提供了一種全焊接球閥，以解決上述背景技術中提出的問題。

　　技術實現要素：

　　本實用新型的目的在于提供一種全焊接球閥，以解決上述背景技術中提出的密封結構密封效果好，使用壽命長，但是在受到高溫影響，墊片容易融化形成泄漏，造成安裝隱患的問題。

　　為實現上述目的，本實用新型提供如下技術方案：

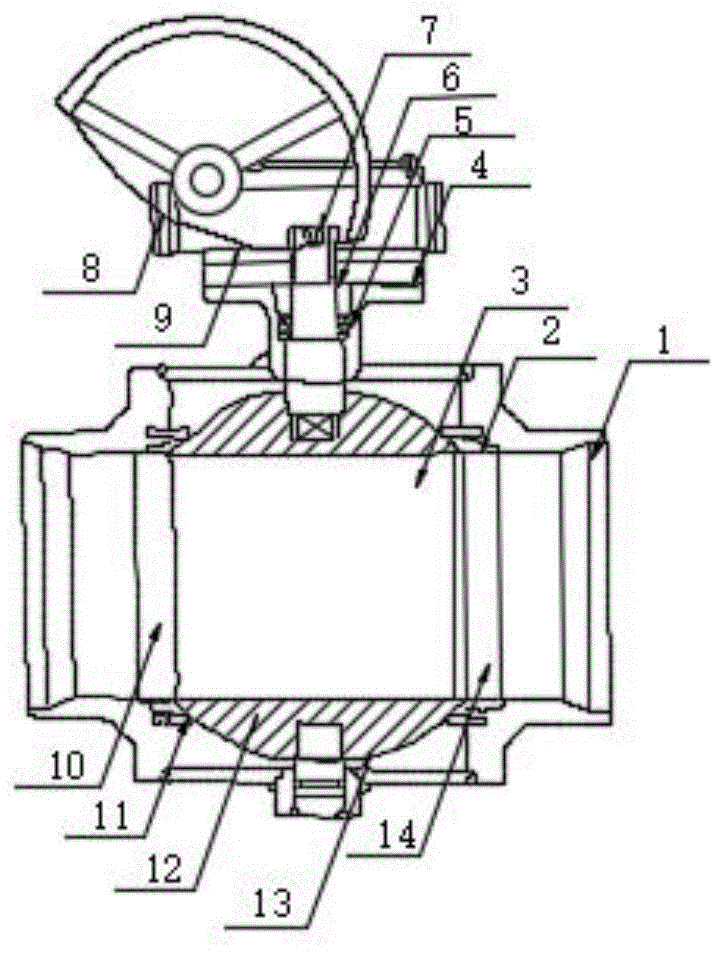

　　一種全焊接球閥，包括閥體，所述閥體的側表面一端貫穿設置有第一閥蓋，所述閥體的側表面另一端貫穿設置有第二閥蓋，所述閥體的內部貫穿設置有通孔，所述閥體的內部靠近通孔的位置開設有球體放置槽，所述球體放置槽內部設置有球體，所述通孔內部靠近球體的一側位置設置有第一密封環，所述閥體的內部靠近第一密封環的位置設置有第四密封圈，所述通孔內部靠近球體的另一側位置設置有第二密封環，所述閥體的內部靠近第二密封環的位置設置有第一密封圈，所述閥體的上表面中間位置焊接有安裝塊，所述安裝塊的上端設置有蓋體，所述安裝塊與蓋體之間設置有緊固螺栓，所述安裝塊的側表面轉動連接有手動控制環，所述閥體的上表面中間位置設置有下端口。

　　作為本實用新型進一步的方案：所述安裝塊內部貫穿設置有閥桿，所述閥桿側表面底端與安裝塊連接位置設置有垂直彈簧，所述閥桿側表面靠近垂直彈簧的上端設置有第三密封圈，所述閥桿側表面靠近第三密封圈的上端設置有第二密封圈，所述閥桿側表面靠近第二密封圈的上端設置有閥桿墊片。

　　作為本實用新型再進一步的方案：所述第一閥蓋、第二閥蓋與閥體通過無縫焊接的方式連接為整體結構，且第一閥蓋和第二閥蓋在閥體上對稱布置，同時第一閥蓋和第二閥蓋下方均設置有腳架，并且第一閥蓋、第二閥蓋均和腳架為整體結構。

　　作為本實用新型再進一步的方案：所述閥桿和球體均為表面鍍鎳的不銹鋼材質構成，且球體兩側設置的第一密封環和第二密封環均為四氟乙烯材質的構件，同時第一密封環和第二密封環內部與球體表面防水滑動連接在一起。

　　作為本實用新型再進一步的方案：所述閥桿墊片為一種石墨材質的構件。

　　作為本實用新型再進一步的方案：所述第一密封圈、第二密封圈、第三密封圈和第四密封圈均為一種氟橡膠材質的構件。

　　與現有技術相比，本實用新型的有益效果是：

　　本實用新型通過設置圈焊接閥體，使得閥體結構自身重量輕、強度高、結構緊湊，不僅免除了閥本中法蘭，而且減少了總體外形尺寸和外漏點，同時在密封環外側設置垂直彈簧，同在密封圈受熱融化后，密封環不會松動，同時閥桿墊片不會脫落，因此會形成很好的防泄漏效果，能夠更好的進行防泄漏工作；本實用新型通過設置石墨材料的閥桿墊片，使得閥桿與閥桿墊片之間的摩擦減小，便于閥桿的調節，同時提高了閥桿墊片的耐熱性能，提高了閥桿墊片的使用壽命。
